Un fusibile termico usa e getta è un dispositivo utilizzato per la protezione del circuito, utilizzato principalmente per evitare che le apparecchiature vengano danneggiate o provochino incendi a causa del surriscaldamento. Interrompe il circuito attraverso un meccanismo a fusibile quando la temperatura supera il valore impostato, proteggendo così l'apparecchiatura.
Caratteristica
- Estremamente sensibile alla temperatura ambiente
- Temperatura operativa precisa e stabile
- Costruzione compatta e sigillata con resina epossidica
- Prestazioni affidabili
- Prodotto secondo rigorose procedure di controllo qualità
- Approvato da vari standard di sicurezza internazionali come TUV CB KC PSE CCC e così via.
Principio di funzionamento
Taglio termico tipo pellet: quando la temperatura ambiente del taglio termico raggiunge la temperatura di esercizio, il pellet si scioglie, la molla A si espande e allontana il contatto scorrevole dal terminale A. Successivamente il circuito elettrico viene interrotto definitivamente.
- Rilevamento della temperatura: Il fusibile termico contiene al suo interno una pillola termistore. Quando la temperatura raggiunge il valore impostato, la pillola si scioglie o si deforma.
- Meccanismo di fusione: Dopo che la pillola si è sciolta, la struttura meccanica interna disconnette il circuito e impedisce alla corrente di continuare a fluire.
- Uso monouso: Una volta bruciato il fusibile non può essere ripristinato e deve essere sostituito.

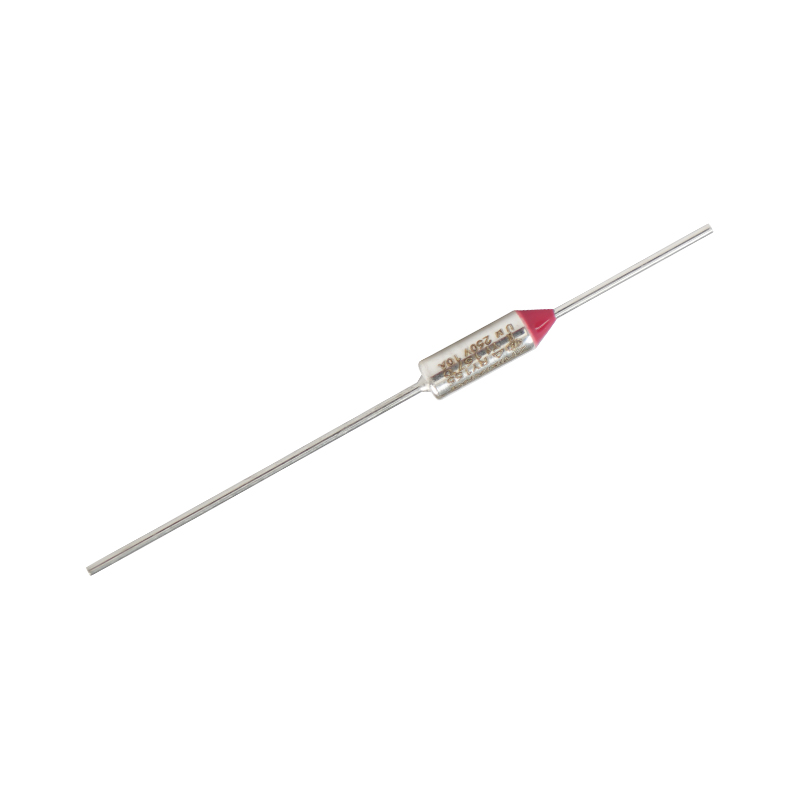

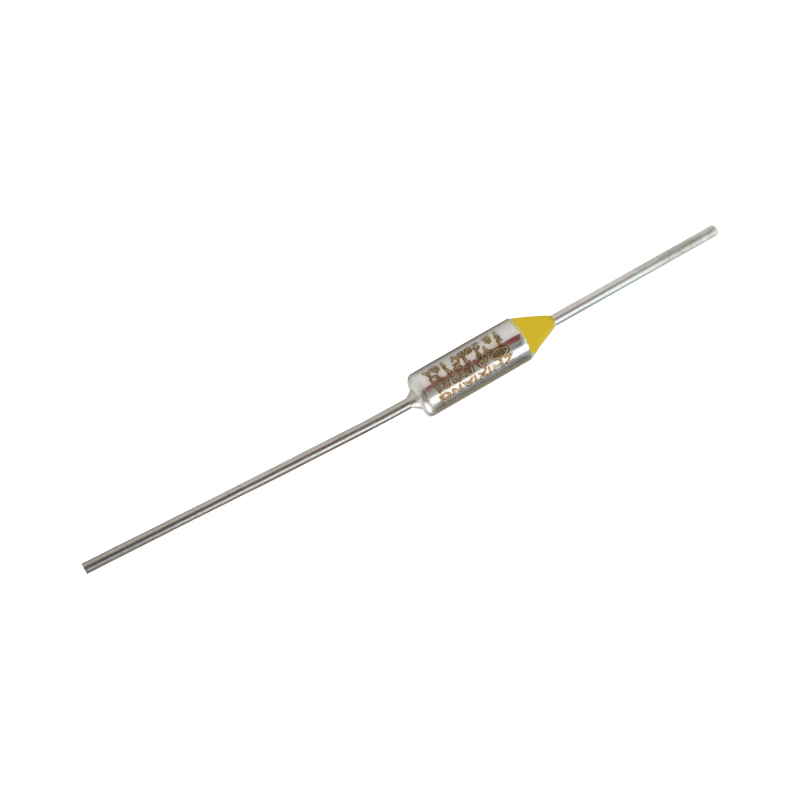

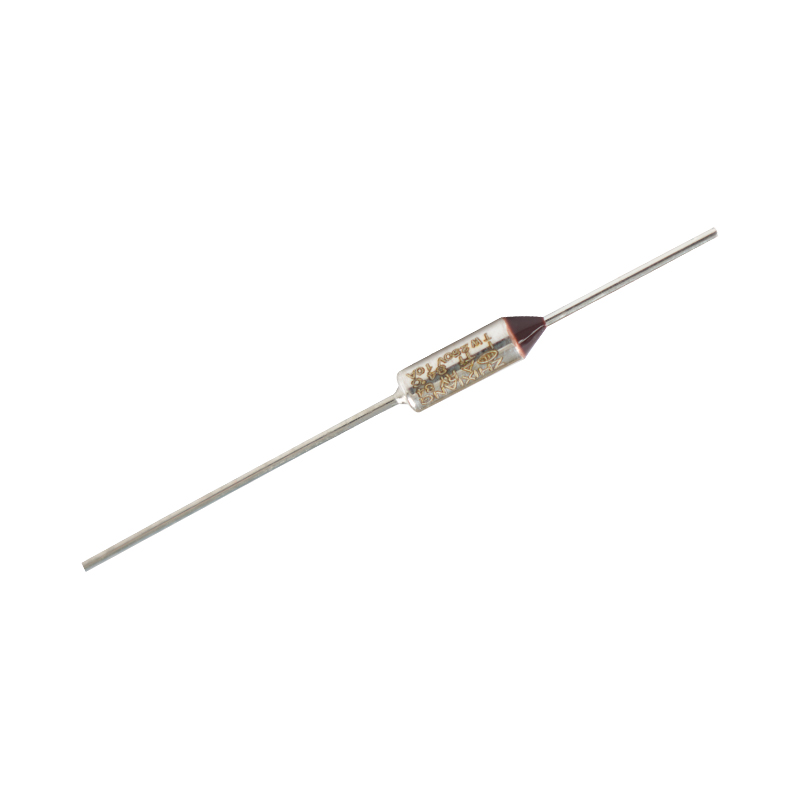

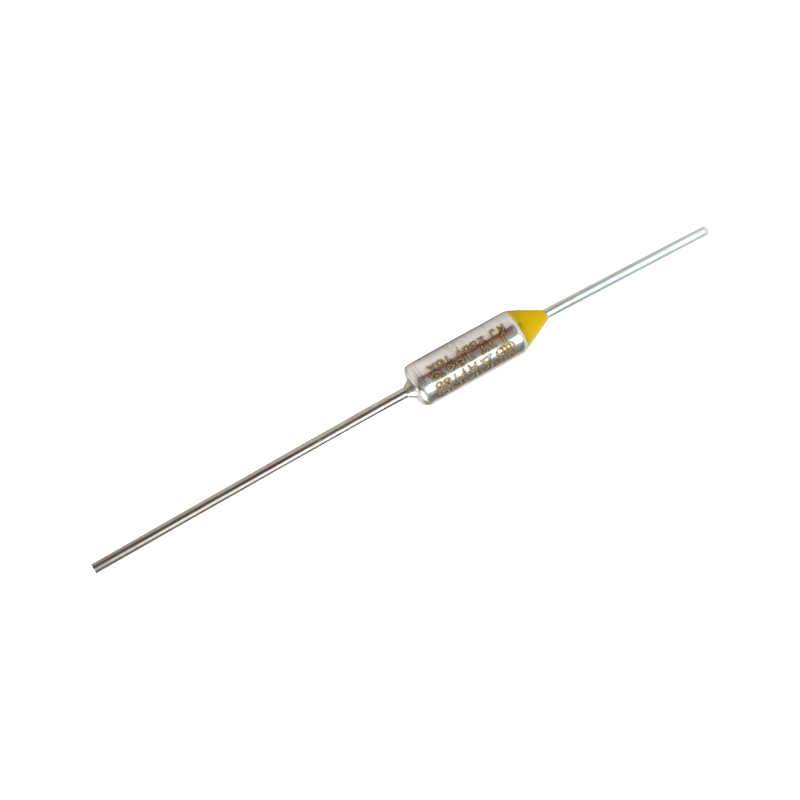

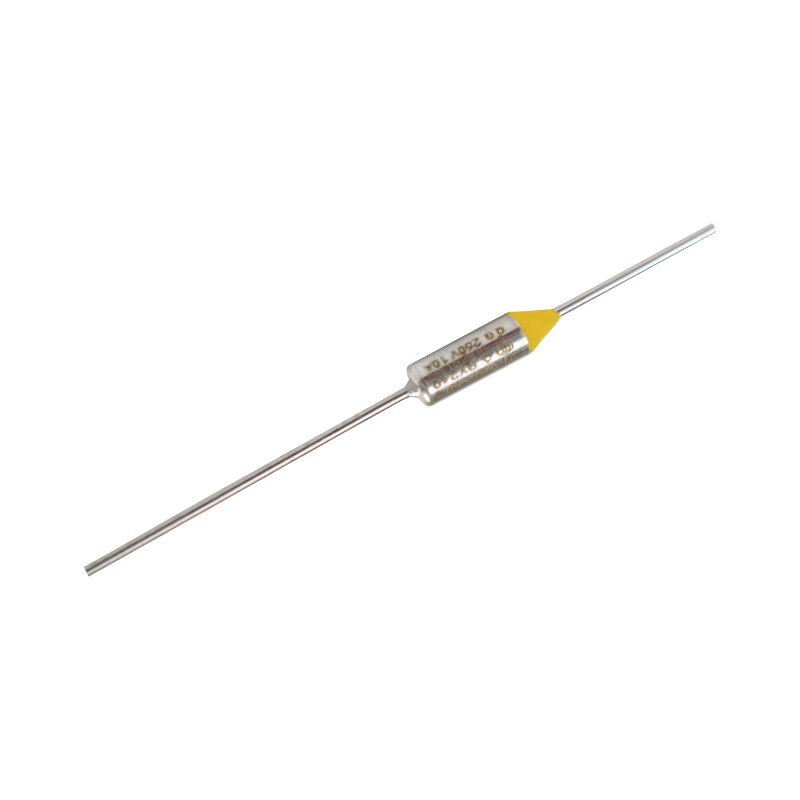

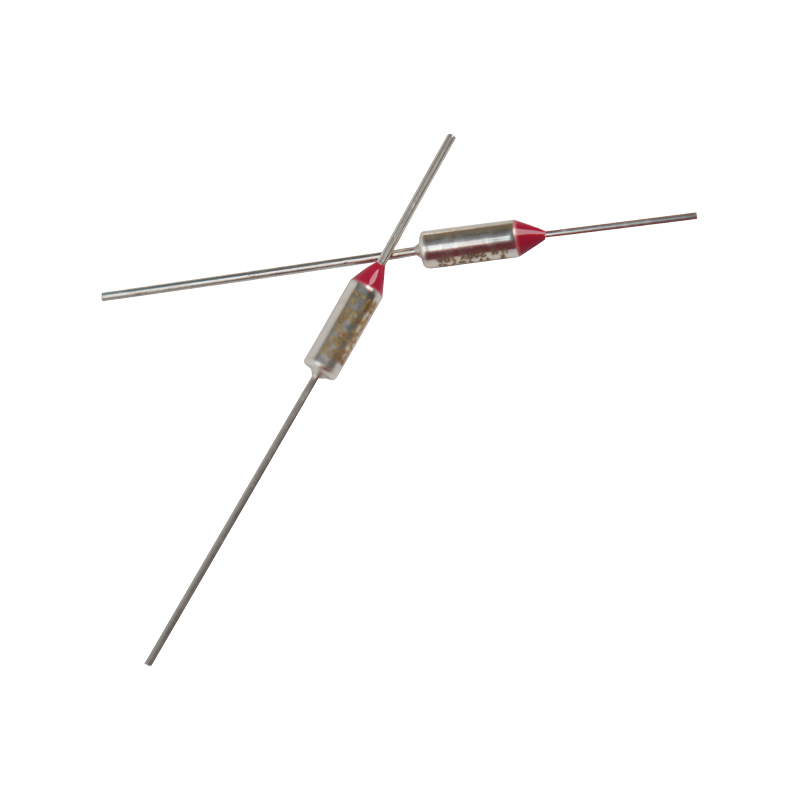

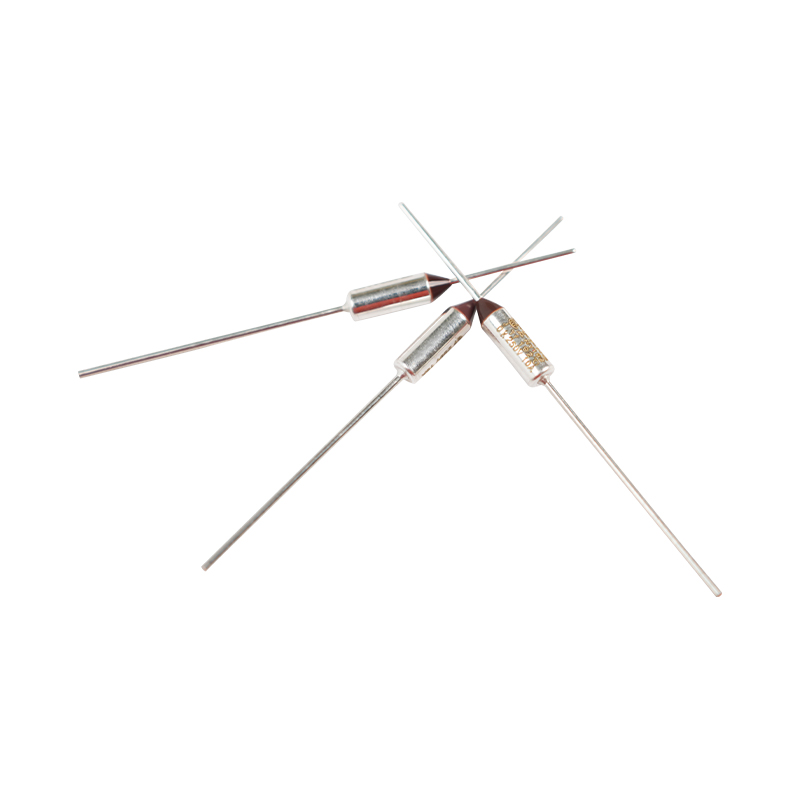

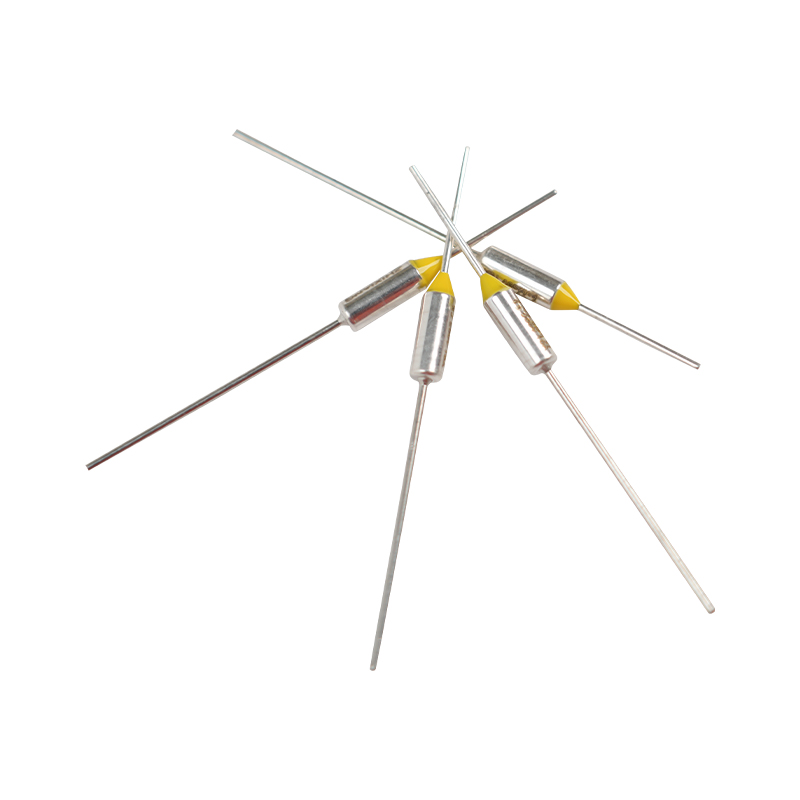

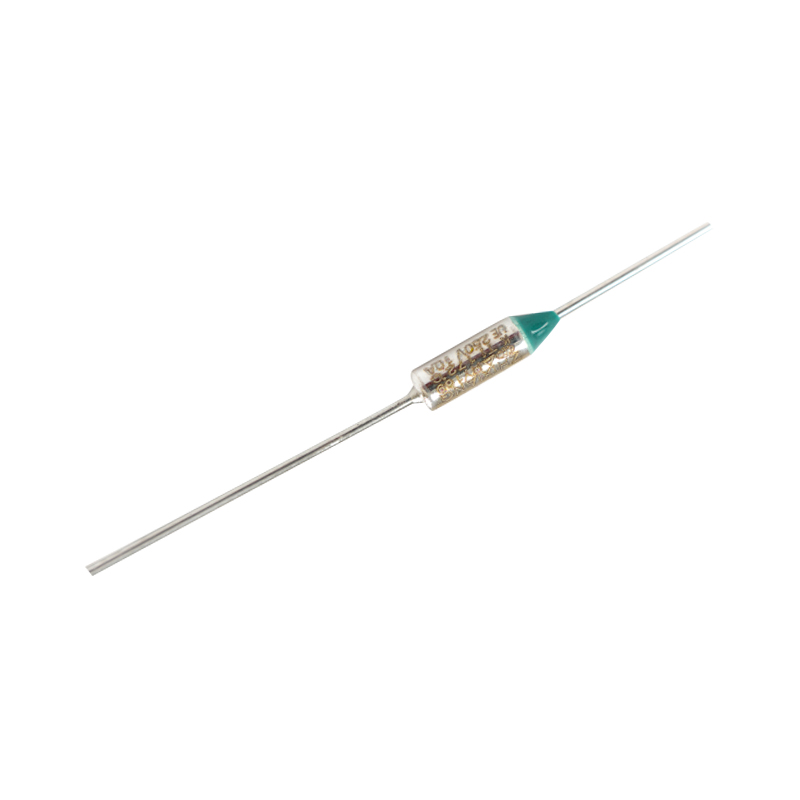

Tipo RY
Il fusibile termico RY adotta un guscio metallico con particelle sensibili alla temperatura (chimica organica) come elemento di rilevamento del fusibile di temperatura, la struttura del materiale di rilevamento della temperatura è energizzata, l'impedenza interna è piccola con corrente di interruzione fino a 6 A a 15 A (CA) specialità.

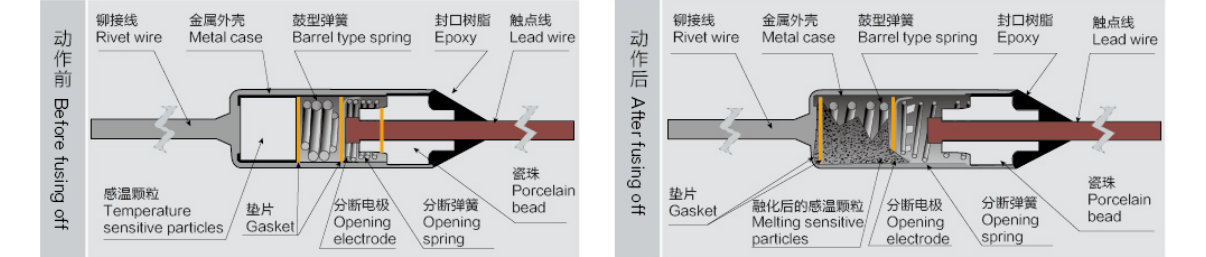

Nella custodia metallica del fusibile termico RY sono presenti elettrodo di apertura, molla e particelle sensibili. La molla a cilindro è compressa per essere installata nella custodia, può entrare in contatto con il cavo con l'aiuto della guarnizione. In condizioni normali, l'elettricità scorre attraverso il cavo, l'elettrodo di apertura, la custodia metallica e il filo del rivetto.
Quando la temperatura ambiente supera la temperatura operativa, le particelle sensibili si scioglieranno a causa del calore del filo conduttore. In questa condizione, la molla di apertura verrà separata e la forza elastica spingerà l'elettrodo verso la molla per interrompere la connessione con il cavo. Anche la corrente verrà interrotta.
Caratteristiche principali
- Controllo accurato della temperatura: Impostare la temperatura del fusibile in base ai requisiti dell'apparecchiatura.
- Risposta rapida: Interrompere rapidamente il circuito quando la temperatura supera lo standard.
- Alta affidabilità: Struttura semplice e prestazioni stabili.
- Forte sicurezza: Prevenire efficacemente incendi o danni alle apparecchiature causati dal surriscaldamento.
Campi di applicazione
- Elettrodomestici: Ferro da stiro elettronico, asciugacapelli, riscaldamento, caffettiera, distributore d'acqua, panettiere, fornello elettrico, pentola a pressione elettrica, bollitore elettrico, forno a microonde, condizionatore d'aria, frigorifero, lavatrice, scaldabagno, cappa aspirante, cabina di disinfezione e così via.
-0ufficio Apparecchio: Fotocopiatrice, Fax, Scanner Stampante, Distruggidocumenti
-Accessori per elettrodomestici: Trasformatore di tensione, adattatore, motori elettrici, schede PC, connettori e così via.
-Componenti elettronici: Condensatore, resistenza, batterie e così via.
-Attrezzature industriali: come motori, trasformatori, ecc.
-0altri: Apparecchi per massaggi, attrezzature farmaceutiche, giocattoli elettronici e così via.
Note
- Selezione corretta: Scegliere il modello appropriato in base alla temperatura operativa e alla corrente dell'apparecchiatura.
- Luogo di installazione: Dovrebbe essere installato in un luogo soggetto a calore.
- Ispezione regolare: Assicurarsi che funzioni correttamente e sostituire le parti bruciate in tempo.
I fusibili termici usa e getta sono importanti dispositivi di protezione del circuito che impediscono il surriscaldamento delle apparecchiature attraverso un meccanismo di fusione e sono ampiamente utilizzati negli elettrodomestici, nell'elettronica e nelle apparecchiature industriali.
